Cлайд 1
МИКРОКОНТРОЛЛЕРЫ. ЗНАКОМСТВО С МИКРОКОНТРОЛЛЕРАМИ. Выполнил: Тастыбаев А.Б. МИКРОКОНТРОЛЛЕРЫ. ЗНАКОМСТВО С МИКРОКОНТРОЛЛЕРАМИ. Выполнил: Тастыбаев А.Б.
Cлайд 2
1. ЗНАКОМСТВО С МИКРОКОНТРОЛЛЕРОМ Микроконтроллеры являются сердцем многих со... 1. ЗНАКОМСТВО С МИКРОКОНТРОЛЛЕРОМ Микроконтроллеры являются сердцем многих современных устройств и приборов, в том числе и бытовых. Самой главной особенностью микроконтроллеров, с точки зрения конструктора-проектировщика, является то, что с их помощью легче и зачастую гораздо дешевле реализовать различные схемы.
Cлайд 3
Микроконтроллер будет действовать по программе, которую напишете для него вы ... Микроконтроллер будет действовать по программе, которую напишете для него вы сами. ПРОГРАММИРОВАНИЕ
Cлайд 4
К достоинствам систем с цифровыми управляющими вычислителями по сравнению с а... К достоинствам систем с цифровыми управляющими вычислителями по сравнению с аналоговыми и релейными управляющими системами можно отнести: возможность реализации разнообразных алгоритмов управления без изменения аппаратуры управляющего блока; широкий частотный диапазон обрабатываемых и формируемых сигналов; снижение массы и габаритов управляющего блока; повышение надежности аппаратуры, удобство резервирования; возможность эффективного диагностирования как управляющего вычислителя, так и аналоговых устройств, подключенных к нему; реконфигурация алгоритмов управления и управляющей аппаратуры при отказах, возможность адаптивного и интеллектуального управления; ДОСТОИНСТВО МИКРОКОНТРОЛЛЕРОВ
Cлайд 5
Однако системы управления с цифровыми управляющими устройствами не свободны о... Однако системы управления с цифровыми управляющими устройствами не свободны от недостатков, к которым можно отнести: необходимость введения в состав системы блоков согласования аналоговых и цифровых устройств – АЦ - и ЦА - преобразователей; изменение динамических свойств системы с цифровым регулятором по сравнению с аналоговой системой и, как следствие, невозможность прямого переноса алгоритмов, разработанных для аналоговых контуров управления, в цифровую систему; применение специальных методов синтеза алгоритмов управления для цифровых систем; НЕДОСТАТКИ МИКРОКОНТРОЛЛЕРОВ

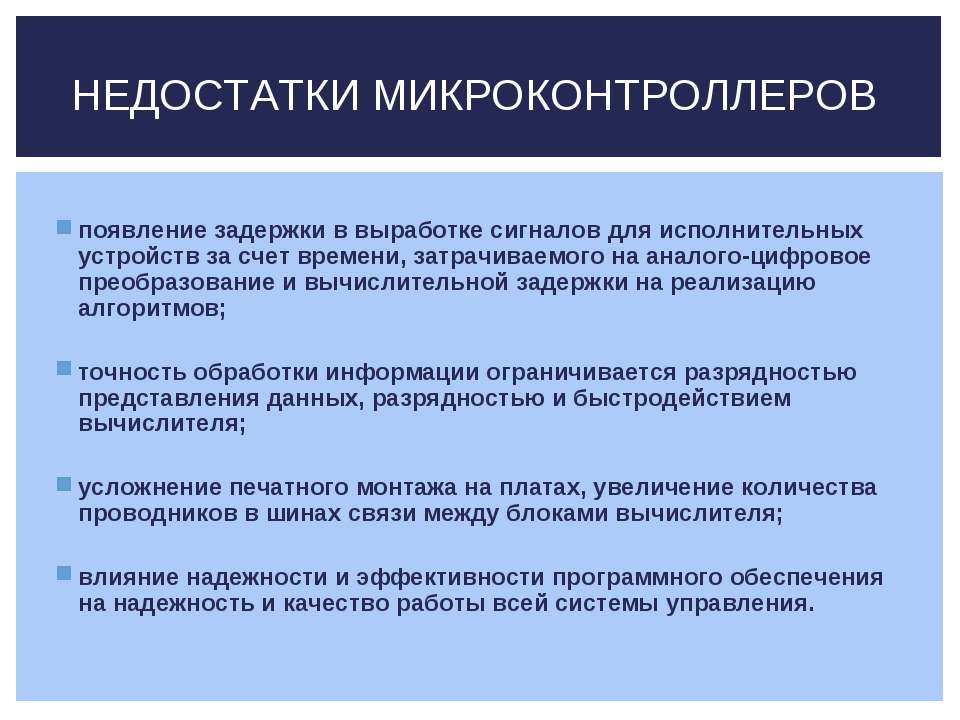

Cлайд 6
появление задержки в выработке сигналов для исполнительных устройств за счет ... появление задержки в выработке сигналов для исполнительных устройств за счет времени, затрачиваемого на аналого-цифровое преобразование и вычислительной задержки на реализацию алгоритмов; точность обработки информации ограничивается разрядностью представления данных, разрядностью и быстродействием вычислителя; усложнение печатного монтажа на платах, увеличение количества проводников в шинах связи между блоками вычислителя; влияние надежности и эффективности программного обеспечения на надежность и качество работы всей системы управления. НЕДОСТАТКИ МИКРОКОНТРОЛЛЕРОВ
Cлайд 7
Входы ВХОДЫ И ВЫХОДЫ МИКРОКОНТРОЛЛЕРА Выходы фоторезисторы кнопки микрофоны д... Входы ВХОДЫ И ВЫХОДЫ МИКРОКОНТРОЛЛЕРА Выходы фоторезисторы кнопки микрофоны динамики светодиоды двигатели
Cлайд 8
Конденсаторы НОВЫЕ ЭЛЕМЕНТЫ Стабилизаторы Интегральные схемы SMD-компоненты = Конденсаторы НОВЫЕ ЭЛЕМЕНТЫ Стабилизаторы Интегральные схемы SMD-компоненты =
Cлайд 9
ПОЧЕМУ ИМЕННО AVR? Микроконтроллеры AVR разработаны фирмой Atmel и обладают с... ПОЧЕМУ ИМЕННО AVR? Микроконтроллеры AVR разработаны фирмой Atmel и обладают следующими основными характеристиками: очень быстрая гарвардская RISC-архитектура загрузки и выполнения большинства инструкций в течение ОДНОГО цикла тактового генератора. При этом достигается скорость работы примерно 1 MIPS на МГц. Частота тактового генератора мно гих типов микроконтроллеров AVR может достигать 10...16 МГц (10...16 MIPS!) (MIPS — Millions Instructions per Second — миллионов операций в секунду). Отсутствует внутреннее деление частоты, как, например, в микроконтроллерах PIC. Таким образом, если использован кварцевый резонатор с часто той 16 МГц, микроконтроллер будет работать с быстродействи ем почти 16 MIPS;
Cлайд 10
ИМЕЕТСЯ ТРИ ПОДСЕМЕЙСТВА МИКРОКОНТРОЛЛЕРОВ AVR: Tiny AVR — недорогие миниатюр... ИМЕЕТСЯ ТРИ ПОДСЕМЕЙСТВА МИКРОКОНТРОЛЛЕРОВ AVR: Tiny AVR — недорогие миниатюрные микроконтроллеры в 8-выводном исполнении; Classic AVR — основная линия микроконтроллеров с производительностью отдельных модификаций до 16 MIPS, FLASH-памятью программ 2...8 Кб, памятью данных EEPROM 64...512 байт, оперативной памятью данных SRAM 128...512 байт; Mega AVR с производительностью 4...16 MIPS для сложных приложений, требующих большого объема памяти, FLASH-памятью программ до 128 Кб, памятью данных EEPROM 64...512 байт, оперативной памятью данных SRAM 2...4 Кб, встроенным 10-разрядным 8-канальным АЦП, аппаратным умножителем 8x8. Интересной особенностью семейства микроконтроллеров AVR является то, что система команд всего семейства совместима при переносе программы со слабого на более мощный микроконтроллер.
Cлайд 11
РОБОТЫ НА МИКРОКОНТРОЛЛЕРАХ РОБОТЫ НА МИКРОКОНТРОЛЛЕРАХ
Cлайд 12
РОБОТ «ЗЕНОН» Микроконтроллер AT Mega 8 Исследовательский робот, предназначен... РОБОТ «ЗЕНОН» Микроконтроллер AT Mega 8 Исследовательский робот, предназначенный для изучения моделей поведения
Cлайд 13
РОБОТ ПЛУТ-3 Микроконтроллеры AT Mega 48 Спортивный робот, участвовавший в со... РОБОТ ПЛУТ-3 Микроконтроллеры AT Mega 48 Спортивный робот, участвовавший в соревнованиях «Евробот»
Cлайд 14
СИСТЕМА УПРАВЛЕНИЯ РОБОТОМ Антропоморфный орган управления роботом ПЛУТ-3 СИСТЕМА УПРАВЛЕНИЯ РОБОТОМ Антропоморфный орган управления роботом ПЛУТ-3
Cлайд 15
СПАСИБО ЗА ВНИМАНИЕ! СПАСИБО ЗА ВНИМАНИЕ!
